LP3520S是一款高性能的開關電源同步整流芯片，廣泛應用于充電器、適配器以及反激式控制器等開關電源控制系統。本文將詳細介紹其管腳封裝和典型應用圖，幫助工程師更好地理解和使用該芯片。

一、LP3520S的管腳封裝

LP3520S采用SOP7L封裝形式，這種封裝形式具有體積小、散熱性能好、易于焊接等特點，適合用于緊湊型電源設計。以下是其管腳定義：

管腳號    管腳名稱    功能描述
1            NC             原邊開通判定和副邊斷續預估判定設置腳
2            VCC           芯片電源
3、4       GND          芯片地，內置同步整流管源極
5、6       D               內置同步整流管漏極

7            VD            主芯高壓供電端和電壓檢測端

這種封裝形式的管腳排列緊湊，便于在PCB上布局和布線。同時，SOP7L封裝的引腳間距適中，適合自動化生產。

二、LP3520S的典型應用

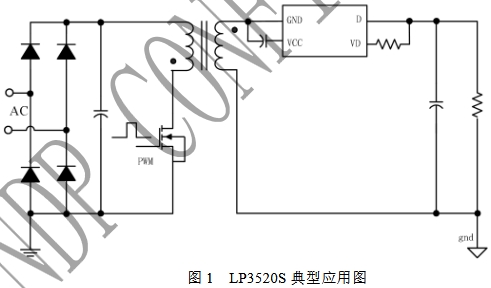

LP3520S主要用于開關電源的副邊同步整流，能夠有效提高電源轉換效率，降低功耗。以下是其典型應用電路：

在該應用中，LP3520S通過其內置的同步整流管和專利的開通/關斷機制，實現了高效的電源轉換。其主要特點包括：

支持多種工作模式：LP3520S兼容DCM（斷續模式）和CCM（連續模式），能夠適應不同的電源設計需求。

快速關斷能力：該芯片具有極快的關斷速度，可有效降低因關斷延遲導致的效率損失。

集成保護功能：LP3520S集成了VCC欠壓保護、過壓鉗位和驅動腳去干擾技術，確保芯片在各種工作條件下都能穩定運行。

外圍元器件少：由于其高度集成化，使用LP3520S設計的電源系統可以減少外圍元件數量，降低設計復雜度。

三、總結

LP3520S憑借其高性能、小封裝和豐富的保護功能，成為開關電源設計中的理想選擇。其SOP7L封裝形式和簡單高效的典型應用電路，使其在充電器、適配器等電源應用中表現出色。對于追求高效率和高可靠性的電源設計工程師來說，LP3520S無疑是一個值得推薦的解決方案。
