在現代電子設備中，電源管理芯片扮演著至關重要的角色，它們負責確保設備穩定、高效地運行。FT8393M-RT是一款由輝芒微電子（Fremont Micro Devices）設計的高性能電源管理芯片，特別適用于恒流/恒壓（CC/CV）應用。本文將詳細介紹FT8393M-RT的技術規格和典型應用圖。

技術規格

FT8393M-RT是一款反激控制器，它通過消除光耦合器和TL431，簡化了CC/CV充電器的設計。這款芯片工作在準諧振模式和自適應PFM（脈沖頻率調制）控制下，為AC/DC電源應用提供了高平均效率。

主要特點：

    高效率：FT8393M-RT在準諧振模式下工作，提供了高效率的電源轉換。
    快速動態響應：自適應PFM控制確保了快速的動態負載響應。
    低待機功率：設計滿足DoE VI和CoC Tier 2的要求，具有超低的待機功率。
    內置保護功能：包括開路保護和過溫保護，消除了外部保護電路的需求。
    優化的電容負載啟動性能：提供了卓越的電容負載啟動性能。
    內置電纜和線路補償：簡化了設計并提高了系統的穩定性。

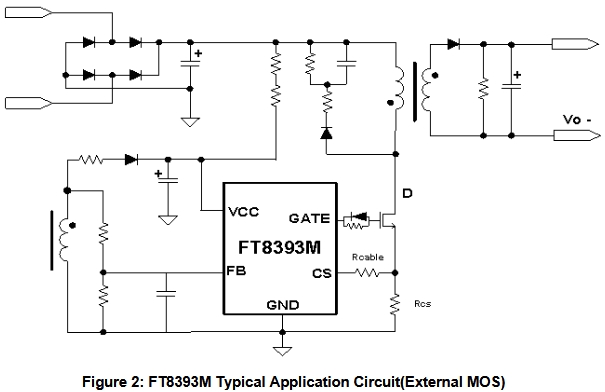

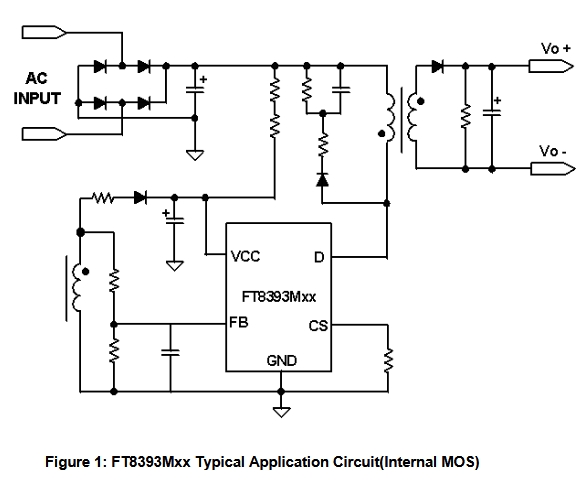

典型應用圖

FT8393M-RT的典型應用圖展示了如何將這款芯片集成到電源管理系統中。應用圖通常包括以下幾個關鍵部分：

    輸入電源：連接到芯片的VCC引腳，為芯片提供工作電壓。
    輸出電源：通過芯片的OUT引腳提供穩定的輸出電壓。
    反饋控制：FB引腳用于監測輸出電壓，并通過反饋控制調節輸出穩定性。
    驅動電路：驅動MOSFET或其他開關器件，實現電源的開關控制。
    保護電路：包括過溫保護和開路保護，確保系統在異常情況下的安全。

結論

FT8393M-RT是一款高性能的電源管理芯片，適用于需要高效率和高穩定性的電源應用。其內置的保護功能和優化的電容負載啟動性能，使其在電源設計中具有顯著優勢。通過典型的應用圖，設計工程師可以更容易地將這款芯片集成到他們的電源管理系統中，實現高效、可靠的電源供應。
