在電源管理領域，同步整流技術因其高效率和低能耗而受到青睞。LP3515作為一款高性能的副邊同步整流驅動芯片，集成了同步整流MOS，適用于隔離型的同步整流應用，尤其在充電器中對高效率的需求場合表現出色。本文將深入探討LP3515的工作原理及其輸出特性。

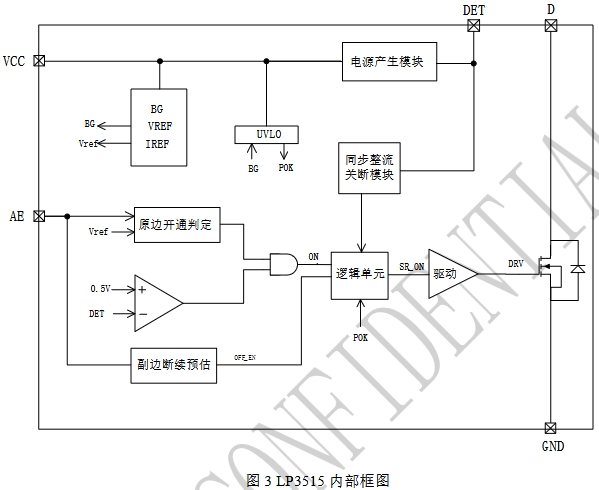

LP3515的核心功能在于其同步整流技術。在傳統的電源轉換中，副邊整流通常采用肖特基二極管，而LP3515則采用集成的同步整流MOS來替代，這樣可以在副邊實現更高效的電能轉換。同步整流技術允許在副邊使用MOSFET代替二極管，通過精確控制MOSFET的開關，減少能量損耗，提高轉換效率。
LP3515作為一款DC-DC轉換器，其主要功能是將較高的直流輸入電壓轉換為較低的直流輸出電壓。盡管在轉換過程中涉及到快速的開關動作，這些動作在宏觀上并不產生交流分量，而是通過電感和電容的協同工作，將輸入的脈沖直流（PDC）轉換為平滑的直流輸出。因此，LP3515輸出的是直流電，而非交流電。
集成同步整流MOS：LP3515集成了同步整流MOS，這使得在副邊可以實現更高效的電能轉換，減少能量損耗。
專利技術：LP3515采用專利的原邊開通判定和副邊斷續預判定技術，有效避免因激磁振蕩引起的驅動芯片誤動作。
特有的VCC供電技術：LP3515特有的VCC供電技術保證了在原邊控制系統恒流和恒壓兩種工作狀態下，芯片都不會欠電工作。
保護功能：LP3515集成了VCC欠壓保護、過壓鉗位以及驅動腳去干擾等技術，增強了電路的穩定性和可靠性。

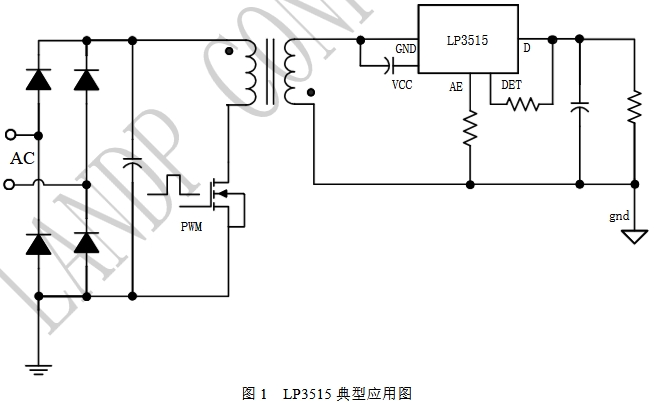

LP3515主要應用于充電器和適配器的同步整流，以及反激式控制器。在這些應用中，LP3515能夠提供高效率的電源轉換，滿足現代電子設備對能源效率的嚴格要求。
LP3515作為一款高性能的副邊同步整流驅動芯片，其設計初衷是為了提供高效的直流電源轉換。盡管在工作過程中涉及到快速的開關動作，LP3515輸出的仍然是直流電，而非交流電。LP3515的集成同步整流MOS、專利技術以及特有的VCC供電技術，使其在電源管理領域中占據了重要的地位，尤其是在需要高效率電源轉換的應用場合。
