FT61E043-RB 是一款高性能的微控制器，以其高性能、低功耗和豐富的外設功能廣泛應用于各種嵌入式系統。本文深入解析其系統功能框圖，探討其架構設計的優勢，為嵌入式系統開發者提供參考。
FT61E043-RB 的系統功能框圖展示了其主要模塊和它們之間的連接關系。從框圖中可以看出，該微控制器集成了多個功能模塊，包括 CPU、程序存儲器、數據存儲器、定時器、中斷控制器、I/O 端口、ADC、PWM 模塊等。這些模塊通過總線系統相互連接，實現了高效的指令執行和數據傳輸。
FT61E043-RB 采用精簡指令集架構（RISC），支持 2T 和 4T 指令周期。這種架構設計使得 CPU 能夠快速執行指令，提高系統的運行效率。同時，其內置的 8 層硬件堆棧和 12 位指令字寬，進一步增強了指令處理能力。
該微控制器擁有 4Kx14b 的程序存儲空間和 256x8b 的數據 EEPROM。程序存儲空間支持 checksum 自動校驗，確保程序的完整性和可靠性。數據 EEPROM 可在應用中編程，為數據存儲提供了靈活性。此外，256x8b 的 SRAM為程序運行提供了充足的臨時存儲空間。
FT61E043-RB 配備了多個定時器模塊，包括 1x 帶 8 位預分頻的定時器 0、1x 帶 3 位預分頻的 16 位定時器 1和 1x 帶 8 位預分頻的定時器 2。這些定時器支持多種工作模式，如定時器模式、計數器模式和慢時鐘周期測量模式，能夠滿足不同應用場景的需求。
內置的 10 位 ADC 支持 8 個通道，包括 7 個外部通道和 1 個內部 1/4VDD 通道。其參考電壓可選外部 Vref、VDD 或內部 2V/3V，為模擬信號的精確轉換提供了多種選擇。此外，增強型 PWM 模塊支持最多 3 對帶“死區”的 PWM 輸出，時鐘源可選系統時鐘或內部 32MHz 時鐘，適用于電機控制和電源管理等應用。
FT61E043-RB 支持多種低功耗模式，如睡眠模式和看門狗定時器。在睡眠模式下，系統時鐘可以關閉，以進一步降低功耗。同時，低電壓復位（LVR）和低電壓檢測（LVD）功能，確保了系統在低電壓條件下的穩定運行。
該微控制器提供最多 18 個通用 IO，所有 IO 帶獨立上拉控制，4 個 IO 帶獨立下拉控制。下降沿中斷功能，使得 I/O 端口能夠快速響應外部事件。此外，支持在系統編程（ICSP）和在線調試，為開發和調試提供了便利。

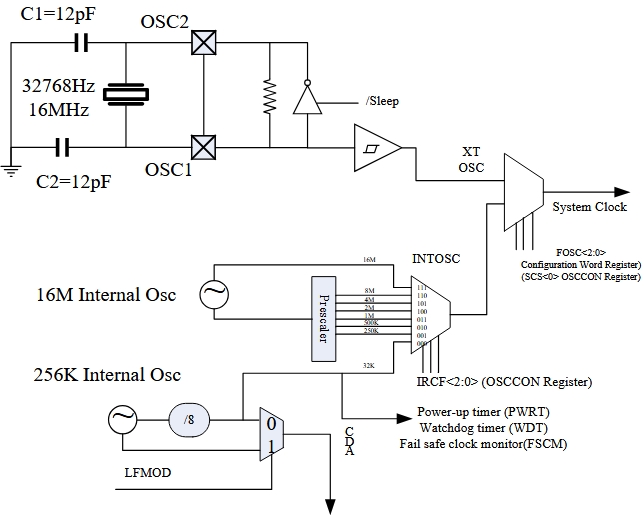

FT61E043-RB 內置高速 16M RC 振蕩器和低速 32K RC 振蕩器，支持外部晶振和外部時鐘模式。時鐘缺失檢測和雙速啟動模式，確保了系統在不同工作條件下的穩定性和可靠性。
FT61E043-RB 的數據存儲器分為四個存儲區（Bank），每個存儲區包含通用寄存器（GPR）和特殊功能寄存器（SFR）。這種設計使得數據存儲更加靈活，便于程序的組織和管理。同時，每個存儲區的最后16個字節為共用RAM，確保了無論當前處于哪一個區，程序總是可以訪問到它們，提高了數據訪問的效率。
該微控制器支持多種中斷源，包括外部中斷、定時器中斷、ADC中斷、比較器中斷等。中斷控制寄存器（INTCON）和外圍中斷請求寄存器（PIR1/PIR2）記錄了中斷標志位，而對應的中斷使能寄存器（PIE1/PIE2）則控制中斷的使能。這種靈活的中斷處理機制使得系統能夠快速響應各種事件，提高了系統的實時性和可靠性。此外，中斷返回指令（RETI）在退出中斷函數時自動設置全局中斷使能位（GIE），重新使能未屏蔽的中斷，簡化了中斷處理流程。
FT61E043-RB 提供了程序空間保護功能，防止程序被非法讀取或修改。這一特性對于保護知識產權和防止代碼被篡改至關重要，尤其適用于需要高安全性的應用環境，如金融設備、醫療設備等。
除了上述提到的定時器、ADC、PWM等外設，F(xiàn)T61E043-RB 還集成了多個比較器、運算放大器、USB充電端口等。這些外設接口為系統提供了更多的功能擴展可能性，減少了外部元件的需求，降低了系統成本和復雜度。例如，內置的6個高速高精度比較器和1個運算放大器，支持軟件校準輸入失調電壓，為模擬信號處理提供了強大的支持。
FT61E043-RB 提供了多種封裝形式，如 SOP14、TSSOP14、SOP16、SOIC20、SSOP20、PDIP20 和 QFN20 等。這些封裝選項使得該微控制器能夠適應不同的物理安裝需求，無論是小型化設計還是傳統的插件式應用，都能找到合適的封裝形式，提高了其在不同應用場景中的適用性。
FT61E043-RB 提供了良好的開發支持，包括完整的開發工具鏈、示例代碼和應用電路。這些資源有助于開發者快速上手，縮短開發周期。此外，該微控制器還具有良好的兼容性，能夠與多種外圍設備和模塊無縫集成，進一步拓展了其應用范圍。
FT61E043-RB 微控制器不僅在高性能、低功耗和豐富的外設功能方面表現出色，還在數據存儲器的靈活性、中斷處理能力、程序保護機制、外設接口的豐富性、封裝選項的多樣性以及開發支持和兼容性等方面具有顯著的優勢。這些特點使得 FT61E043-RB 成為一款功能強大、應用廣泛的微控制器，能夠滿足從簡單到復雜的各種嵌入式系統開發需求，為開發者提供了極大的便利和靈活性。
