HN3415D是一種低電壓P通道增強型無鉛封裝的MOSFET，憑借其卓越的電氣特性、緊湊的封裝形式以及環保特性，逐漸成為眾多電子設計工程師的理想選擇。本文將詳細介紹HN3415D的特性、性能指標以及其在實際應用中的優勢。
HN3415D是一種P通道增強型功率MOSFET，采用先進的溝槽技術制造，具有低導通電阻（RDS(ON)）、低柵極電荷以及低至1.8V的柵極驅動電壓等特點。這種設計使得HN3415D在低電壓應用中表現出色，能夠有效降低功耗并提高系統效率。此外，HN3415D還具備良好的靜電放電（ESD）防護能力，ESD耐受等級達到2500V（人體模型），能夠有效保護器件在生產和使用過程中的安全性。
HN3415D的主要電氣參數如下：
最大漏源電壓（VDS）：-20V，表明其能夠承受高達20V的反向漏源電壓，適用于多種中低壓應用場景。
最大漏極電流（ID）：連續工作時為-4A，脈沖工作時可達-30A（脈沖寬度受限于最大結溫）。這一參數確保了其在高電流負載下的穩定性。
最大功耗（PD）：在25℃環境溫度下為1.4W，這使得其能夠在緊湊的封裝內實現高效的功率轉換。
工作結溫和存儲溫度范圍：-55℃至150℃，使其能夠在較寬的溫度范圍內穩定工作，適應各種惡劣環境條件。
導通電阻（RDS(ON)）是衡量MOSFET性能的重要指標之一。HN3415D在不同柵極電壓下的導通電阻表現如下：
當VGS=-2.5V時，RDS(ON)小于60mΩ；
當VGS=-4.5V時，RDS(ON)小于45mΩ。
低導通電阻意味著在導通狀態下，器件的功率損耗較小，從而提高了整個電路的效率。這對于需要頻繁開關或承載較大電流的負載開關和脈寬調制（PWM）應用尤為重要。
HN3415D的動態特性包括輸入電容（Clss）、輸出電容（Coss）和反向轉移電容（Crss）。這些參數反映了器件在高頻開關應用中的性能表現：
輸入電容（Clss）：950pF；
輸出電容（Coss）：165pF；
反向轉移電容（Crss）：在VDS=-10V、VGS=0V、頻率為1MHz時為120pF。
低電容值有助于減少開關過程中的能量損耗和電磁干擾，提高開關速度和系統穩定性。

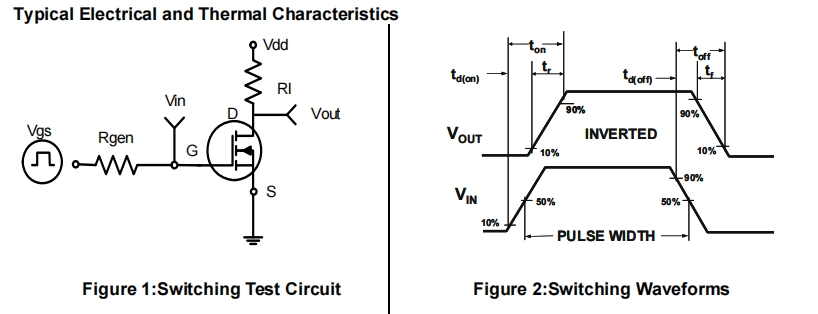

開關特性是衡量MOSFET在開關應用中的性能關鍵指標。HN3415D的開關特性如下：
開啟延遲時間（td(on)）：12ns；
開啟上升時間：10ns；
關閉延遲時間（td(off)）：19ns；
關閉下降時間：25ns；
總柵極電荷（Qg）：12nC。
這些參數表明HN3415D具有快速的開關速度，能夠有效減少開關損耗，提高電路的動態性能。

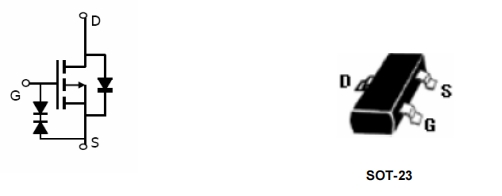

HN3415D采用無鉛表面貼裝封裝（SOT-23），這種封裝形式具有以下優點：
尺寸緊湊，節省電路板空間，適合高密度集成的電子產品；
無鉛設計，符合環保要求，減少了對環境的污染；
表面貼裝工藝兼容性強，便于自動化生產，提高了生產效率和可靠性。
脈寬調制（PWM）是一種常見的功率控制技術，廣泛應用于直流電機驅動、開關電源、逆變器等領域。HN3415D的低導通電阻和快速開關特性使其成為PWM應用的理想選擇。在PWM電路中，MOSFET作為開關元件，通過控制柵極電壓的脈沖寬度來調節輸出功率。低導通電阻能夠減少開關導通時的功耗，而快速的開關速度則有助于提高PWM信號的質量，降低電磁干擾。
負載開關是一種用于控制電源通斷的電路，廣泛應用于電源管理系統、電池供電設備等。HN3415D作為負載開關使用時，能夠快速響應負載的變化，實現對電源的精確控制。其低導通電阻確保了在負載電流較大時，開關損耗較小，從而提高了系統的整體效率。此外，其低柵極驅動電壓（低至1.8V）使得其能夠與低電壓控制信號兼容，簡化了電路設計。
HN3415D作為一種低電壓P通道增強型無鉛封裝MOSFET，具有以下顯著優勢：
低導通電阻和低柵極電荷，提高了電路效率和響應速度；
快速的開關特性，適用于高頻PWM應用；
無鉛封裝，符合環保要求；
尺寸緊湊，適合高密度集成；
良好的ESD防護能力，提高了器件的可靠性。
綜上所述，HN3415D憑借其卓越的電氣性能和環保特性，在現代電子電路設計中具有廣泛的應用前景。無論是作為負載開關還是用于PWM控制，它都能為工程師提供高效、可靠的解決方案，滿足各種中低壓、中等功率的應用需求。
